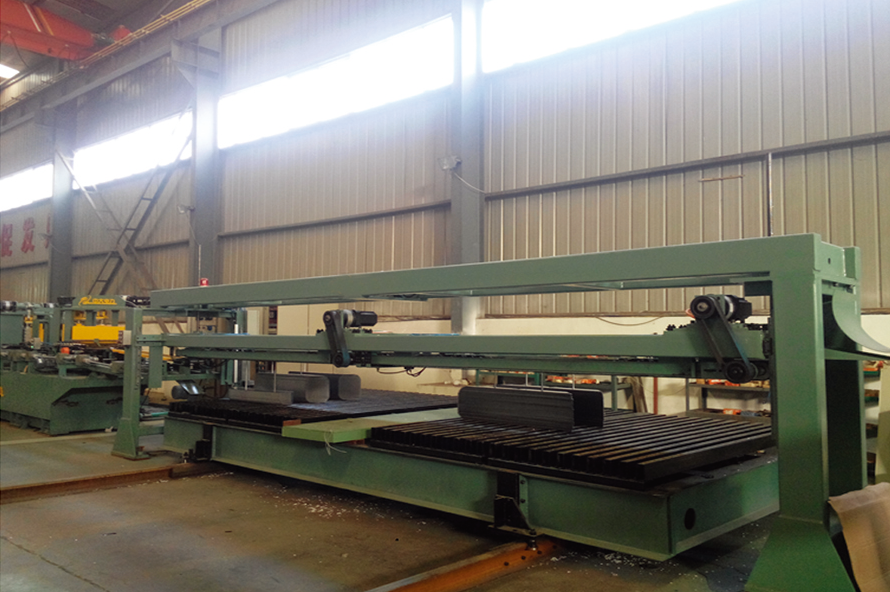

硅钢片电动横剪线

一、用途

本设备是用于变压器硅钢片生产的理想加工设备，是我公司参照德国乔格、比利时索能横剪线的基础上自主研发的国内先进的设备，属于国内领先。

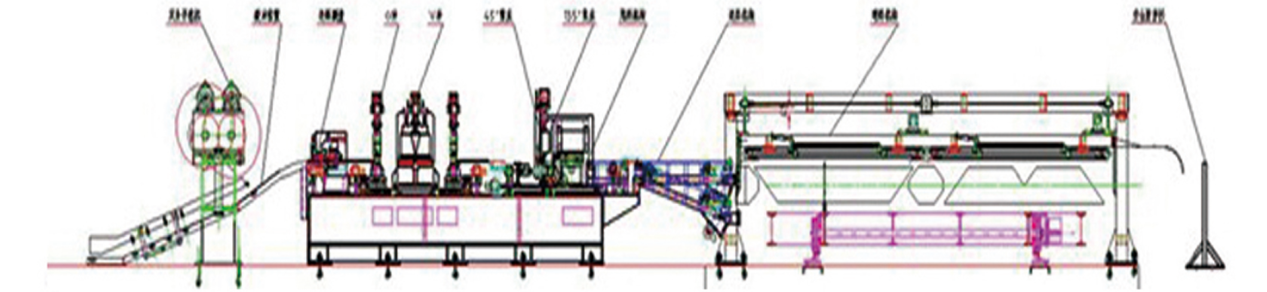

二、设备组成

1、双头放卷机系统(气动涨缩，变频控制，全自动放料)

2、无地坑缓冲装置(多段速自动控制，加减速运行稳定)

3、伺服送料系统(全闭环控制，高精度，长片型尺寸误差小)

4、V型冲床(伺服拖动横向进给，可具有纵横向步进功能)

5、45°剪床(电动伺服)

6、135°剪床(伺服拖动中心定位)

7、0型冲床(伺服拖动中心定位，纵向自动移动)

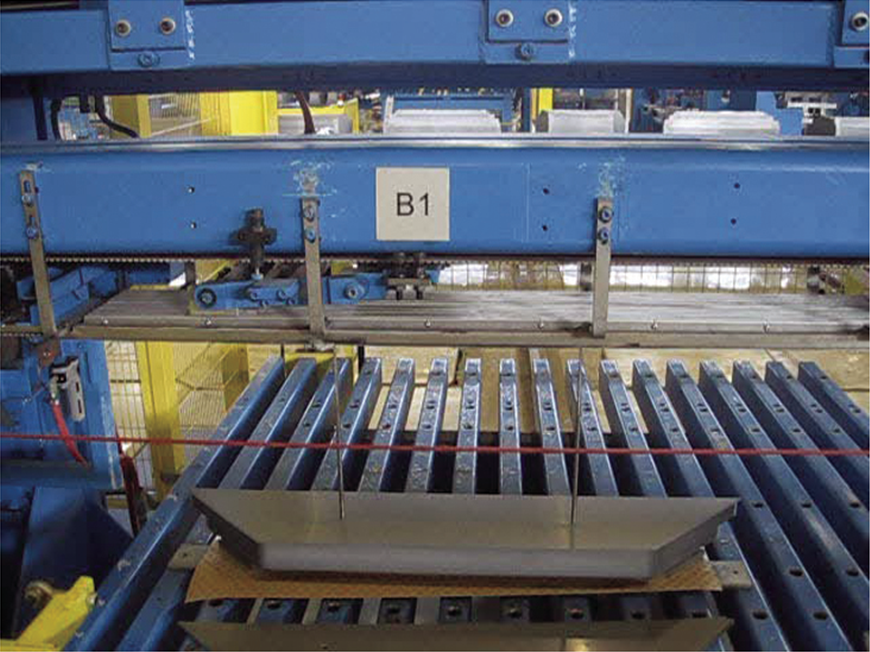

8、理料系统(磁吸附倒拖方式,可分前、后自动理料)

9、放料小车(具有自动行走，伺服定位功能，可实现多台多柱落料)

10、边导轨道系统(中心定位，自动调节宽度，镶硬质合金结构)

12、气压系统(包括气缸、气阀、管路、不含气源)

操作方向:左线(操作人员站在操作台前，面向设备，设备为右侧上料，左侧出料)或右线.

三、工艺过程

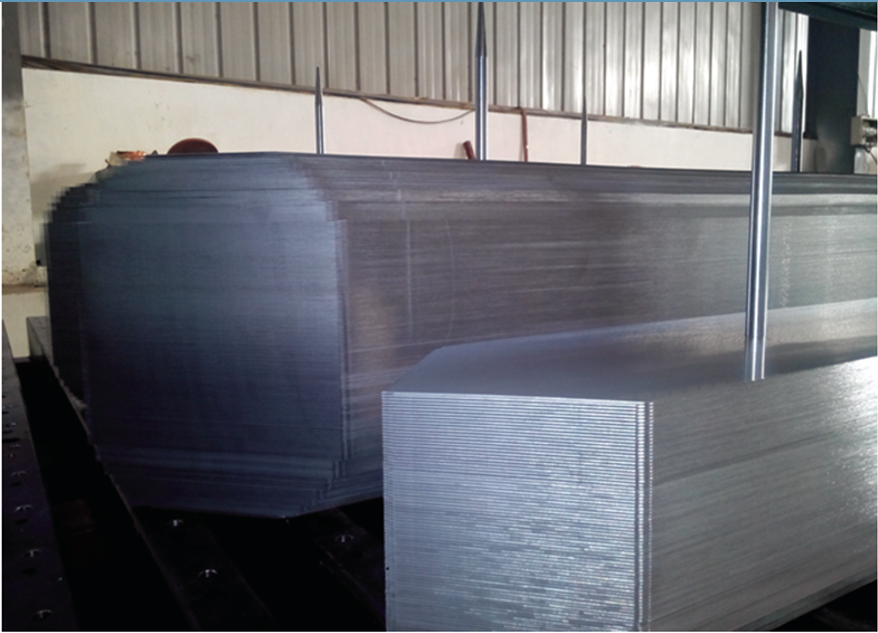

该设备可以按需要自动完成硅钢片铁芯的剪切、理料、成柱功能。是我公司适应变压器铁芯加工自动化生产需要，在保证产品质量、加工精度前提下，自主开发的种自动化程度高的产品，冲孔可以自动纵向移动，实现冲孔与剪切的同时动作，生产效率得以提高，通过落料小车的横向自动精确定位移动，实现了不需频繁换料即可以按单台剪切也可以批量多台自动剪切，通过定位销精确定位实现了自动叠柱的功能，大大降低了人工叠铁的劳动强度。

四、硅钢片电动横剪线主要技术参数

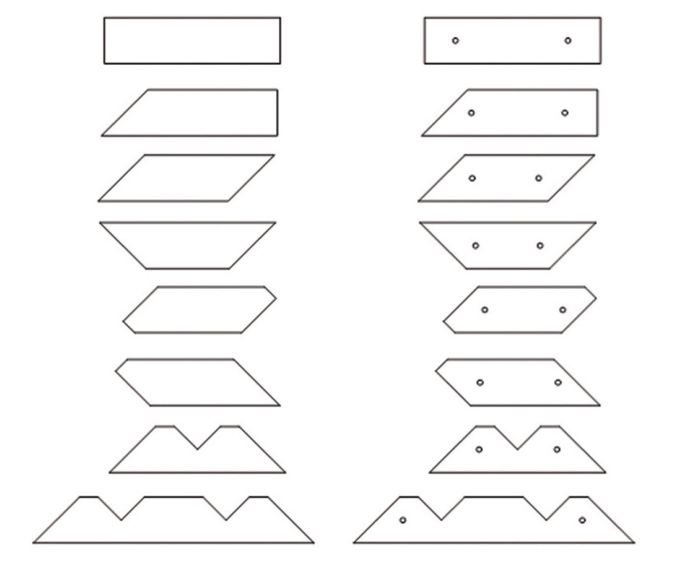

五、标准配置可完成以下常规生产片型：
